занялся ардуиной
|
|
|---|---|
|
ввёл в http://www.falstad.com/circuit/ симуляторе пример из книги Физика Дж. Орир(стр. 272) http://padaread.com/?book=18992&pg=274
, а симулятор показывает, что ток вообще не идёт по левой части. http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgosgCgB3EAFjxGMJBQQ-agedbZsHLhyEc6ANwEhxM3lSpMqEqFGgJ otiO7gUrOo21gDnfPsNa9pwZCaW xiyhQPcD1w6Oz7j7HgOtk6cenIB7sJ8AE7mrMForF5qKLSxHv5 ySppoSJuebJRVGAauRH gUWq2LQBnGoQYPAgAGoA9gA2AC4AhgDmAKa0QA |
|
| 21.01.2021, 14:04 |
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|
ввёл в http://www.falstad.com/circuit/ симуляторе пример из книги Физика Дж. Орир(стр. 272) http://padaread.com/?book=18992&pg=274 , а симулятор показывает, что ток вообще не идёт по левой части. http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgosgCgB3EAFjxGMJBQQ-agedbZsHLhyEc6ANwEhxM3lSpMqEqFGgJ otiO7gUrOo21gDnfPsNa9pwZCaW xiyhQPcD1w6Oz7j7HgOtk6cenIB7sJ8AE7mrMForF5qKLSxHv5 ySppoSJuebJRVGAauRH gUWq2LQBnGoQYPAgAGoA9gA2AC4AhgDmAKa0QA |
||
| 21.01.2021, 14:59 |
|
|
|
занялся ардуиной
|
|
|---|---|
|
ввёл в http://www.falstad.com/circuit/ симуляторе пример из книги Физика Дж. Орир(стр. 272) http://padaread.com/?book=18992&pg=274 , а симулятор показывает, что ток вообще не идёт по левой части. http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgosgCgB3EAFjxGMJBQQ-agedbZsHLhyEc6ANwEhxM3lSpMqEqFGgJ otiO7gUrOo21gDnfPsNa9pwZCaW xiyhQPcD1w6Oz7j7HgOtk6cenIB7sJ8AE7mrMForF5qKLSxHv5 ySppoSJuebJRVGAauRH gUWq2LQBnGoQYPAgAGoA9gA2AC4AhgDmAKa0QA |
|
| 21.01.2021, 15:00 |
|
|
занялся ардуиной
|
|
|---|---|
|
ввёл в http://www.falstad.com/circuit/ симуляторе пример из книги Физика Дж. Орир(стр. 272) http://padaread.com/?book=18992&pg=274 , а симулятор показывает, что ток вообще не идёт по левой части. http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgosgCgB3EAFjxGMJBQQ-agedbZsHLhyEc6ANwEhxM3lSpMqEqFGgJ otiO7gUrOo21gDnfPsNa9pwZCaW xiyhQPcD1w6Oz7j7HgOtk6cenIB7sJ8AE7mrMForF5qKLSxHv5 ySppoSJuebJRVGAauRH gUWq2LQBnGoQYPAgAGoA9gA2AC4AhgDmAKa0QA |
|
| 21.01.2021, 16:02 |
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|
Фигня какая-то . Если перерисовать схему так, что бы не путаться с входами-входами, то получится два параллельных сопротивления по 3 ом. Токи в обоих ветвях должны быть одинаковые. По правилу Кирхгофа тоже самое получается
|
||
| 21.01.2021, 17:30 |
|
|
|
занялся ардуиной
|
|
|---|---|
|
ввёл в http://www.falstad.com/circuit/ симуляторе пример из книги Физика Дж. Орир(стр. 272) http://padaread.com/?book=18992&pg=274 , а симулятор показывает, что ток вообще не идёт по левой части. http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgosgCgB3EAFjxGMJBQQ-agedbZsHLhyEc6ANwEhxM3lSpMqEqFGgJ otiO7gUrOo21gDnfPsNa9pwZCaW xiyhQPcD1w6Oz7j7HgOtk6cenIB7sJ8AE7mrMForF5qKLSxHv5 ySppoSJuebJRVGAauRH gUWq2LQBnGoQYPAgAGoA9gA2AC4AhgDmAKa0QA |
|
| 21.01.2021, 17:58 |
|
|
занялся ардуиной
|
||
|---|---|---|
Администратор
Откуда: Дедореализм щекочет ваши коконы
Сообщения: 160 687 |
||
| 22.01.2021, 18:26 |
|
|
|
занялся ардуиной
|
||
|---|---|---|
Администратор
Откуда: Дедореализм щекочет ваши коконы
Сообщения: 160 687 |
||
| 23.01.2021, 10:57 |
|
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|
два мотора склеил, на одну мостовую плату подключил, к моторам крышечки от 5-литровых бутылок приделал -- едет. ![[:smile]](user_data/smileys/smile.png "[:smile]") |
||
| 23.01.2021, 12:16 |
|
|
|
занялся ардуиной
|
|
|---|---|
|
два мотора склеил, на одну мостовую плату подключил, к моторам крышечки от 5-литровых бутылок приделал -- едет. Есть такие идеи 1) Pomodoro-таймер(сделал) 2) Включать электроплитку по звонку мобильника 3) Рекламные диоды к визитке на рюкзаке 4) Пищалка при повороте корпуса пешехода 5) Пищалка при приближении к трассе 6) Девайс замеряющий силу вибрации в ручку ракетки 7) Открыватель форточки при достижении низкого уровня кислорода 8) Робот который взбирается на дерево 9) Робот-попрошайка(издаёт звуки как дроид из звёздных войн) 10) Плавный поворачиватель камеры(думаю его делать) |
|
| 23.01.2021, 14:07 |
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|

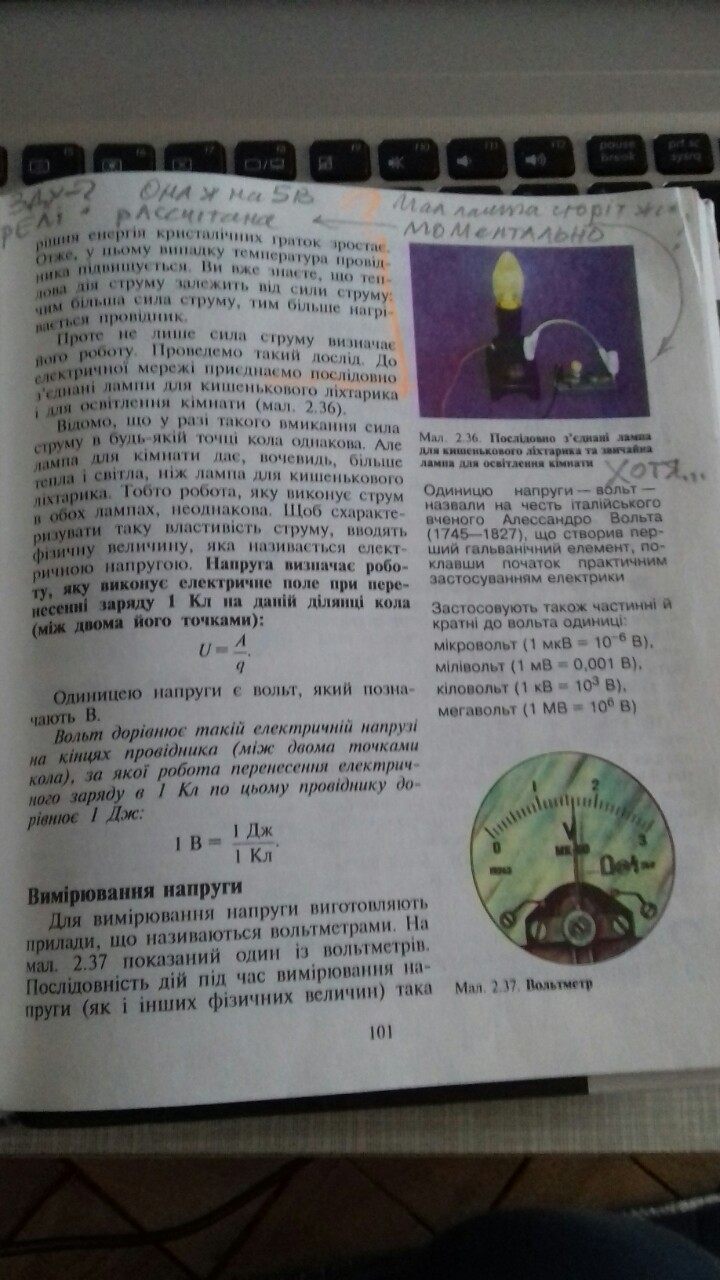

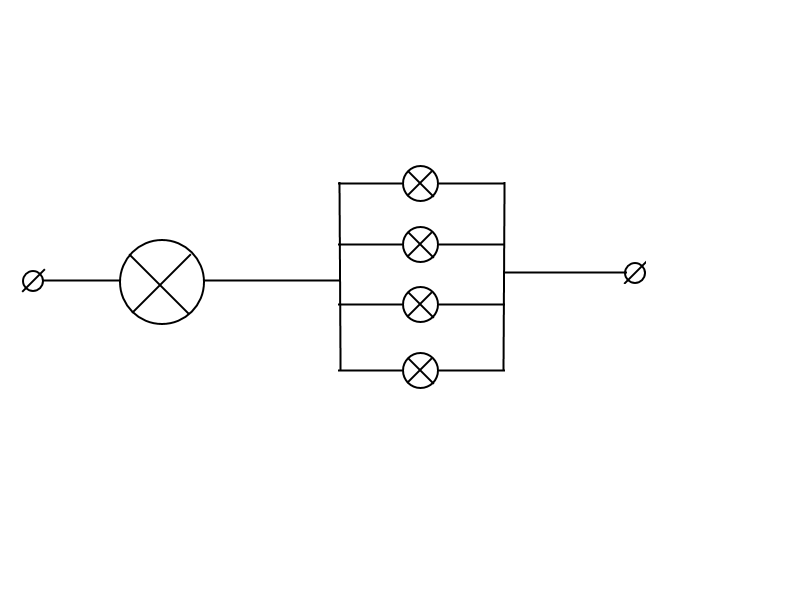

Недавно, в школьном учебнике Физика 8 класс (Коршак Є.В., Ляшенко О.І., Савченко В.Ф. стр. 101) нашёл такой пример: в сеть 220 В подключили последовательно лампочку на 220 В, и лампочку карманного фонарика, в результате обе нормально горят. Не может в нормальном учебнике такого написать. Примем для определенности, что лампа на 220 В - 100 Вт,  R1 = 220 ^2 / 100 = 484 Ом Номинальный ток 0.45 А Маленькая лампочка - 5 В, Номинальное напряжение 3.5 В Номинальный ток 0.26 А R2 = 3.5 / 0.26 = 13 Ом Так же не обращаем внимания, что ток переменный. Нас интересуют пиковые значения, а они будут равны значенням постоянного тока. Соединение последовательное. R = R1 + R2 = 497 Ом Ток в цепи, I = 220 / 497 = 0.44 A, что в 1.6 раз больше номинального для маленькой лампочки. Она сгорела. ================ Ко всеобщему счастью я помню, как выглядела связка Большая-Маленькая лампочка в натуре. У меня в детстве была электрогирлянда на елку. Она состояла из лампочки с фиолетовым стеклом на 220 и с которой последовательно был подсоединен блок параллельно подключенных лампочек от фонарика |
||
| 01.02.2021, 10:09 |
|
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|
... А это ничего, что к сети твоей квартиры не подключена последовательно сеть еще одной квартиры? |
||
| 01.02.2021, 19:21 |
|
|
|
занялся ардуиной
|
|
|---|---|
|
... |
|
| 01.02.2021, 20:05 |
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|
... В споре побеждает не тот, кто половчее и пообиднее оскорбит оппонента, а тот, кто в школе учился. Код: C# 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. n = 100 R = 484,13 Ом I = 0,454 А i = 0,005 А v = 2,20 В
n = 95 R = 484,14 Ом I = 0,454 А i = 0,005 А v = 2,32 В
n = 90 R = 484,14 Ом I = 0,454 А i = 0,005 А v = 2,44 В
n = 85 R = 484,15 Ом I = 0,454 А i = 0,005 А v = 2,59 В
n = 80 R = 484,16 Ом I = 0,454 А i = 0,006 А v = 2,75 В
n = 75 R = 484,17 Ом I = 0,454 А i = 0,006 А v = 2,93 В
n = 70 R = 484,19 Ом I = 0,454 А i = 0,006 А v = 3,14 В
n = 65 R = 484,20 Ом I = 0,454 А i = 0,007 А v = 3,38 В
n = 60 R = 484,22 Ом I = 0,454 А i = 0,008 А v = 3,67 В
n = 55 R = 484,24 Ом I = 0,454 А i = 0,008 А v = 4,00 В
n = 50 R = 484,26 Ом I = 0,454 А i = 0,009 А v = 4,40 В
n = 45 R = 484,29 Ом I = 0,454 А i = 0,010 А v = 4,89 В
n = 40 R = 484,33 Ом I = 0,454 А i = 0,011 А v = 5,50 В
n = 35 R = 484,37 Ом I = 0,454 А i = 0,013 А v = 6,28 В
n = 30 R = 484,43 Ом I = 0,454 А i = 0,015 А v = 7,33 В
n = 25 R = 484,52 Ом I = 0,454 А i = 0,018 А v = 8,79 В
n = 20 R = 484,65 Ом I = 0,454 А i = 0,023 А v = 10,99 В
n = 15 R = 484,87 Ом I = 0,454 А i = 0,030 А v = 14,64 В
n = 10 R = 485,30 Ом I = 0,453 А i = 0,045 А v = 21,94 В |
||
| 01.02.2021, 22:15 |
|
|
|
занялся ардуиной
|
|
|---|---|
|

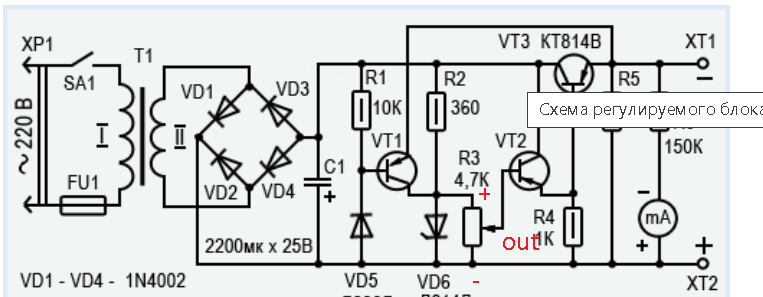

вот паяю блок питания в студию. вроде правильно расположил потенциометр(красным + - и out)?
я так понимаю выходное значение у потенциометра стрелкой обозначено(хотя чего стрелка в обратную сторону направлена?) |
|
| 03.02.2021, 12:55 |
|
|
занялся ардуиной
|
|
|---|---|
|
вот паяю блок питания в студию. вроде правильно расположил потенциометр(красным + - и out)? я так понимаю выходное значение у потенциометра стрелкой обозначено(хотя чего стрелка в обратную сторону направлена?) |
|
| 03.02.2021, 12:59 |
|
|
занялся ардуиной
|
|
|---|---|
|
вот паяю блок питания в студию. вроде правильно расположил потенциометр(красным + - и out)? я так понимаю выходное значение у потенциометра стрелкой обозначено(хотя чего стрелка в обратную сторону направлена?) |
|
| 03.02.2021, 13:33 |
|
|
занялся ардуиной
|
||
|---|---|---|
Участник
Откуда: Из 1958 года
Сообщения: 13 689 |
||
|
стрелка потенцуометра это условность всего лишь  |
||
| 03.02.2021, 17:51 |
|
|
|
занялся ардуиной
|
|
|---|---|
|
стрелка потенцуометра это условность всего лишь |
|
| 03.02.2021, 19:54 |
|
|
занялся ардуиной
|
|
|---|---|
|
спаял регулируемый блок питания, даёт нужное напряжение.

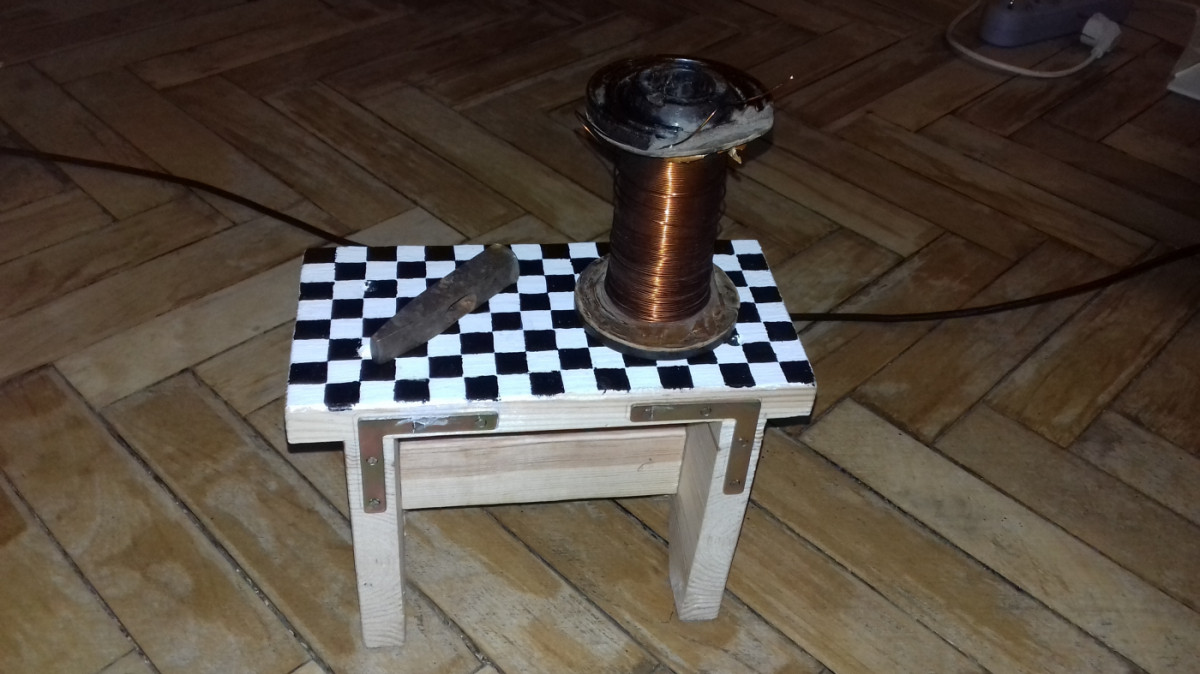

теперь следующий проект. Есть старый молот, и дроссель, думаю вложить стальной молот внутрь катушки и подключить 37 вольт постоянного тока к концам дросселя. Что будет? |
|
| 03.02.2021, 20:08 |
|
|
занялся ардуиной
|
|
|---|---|
|

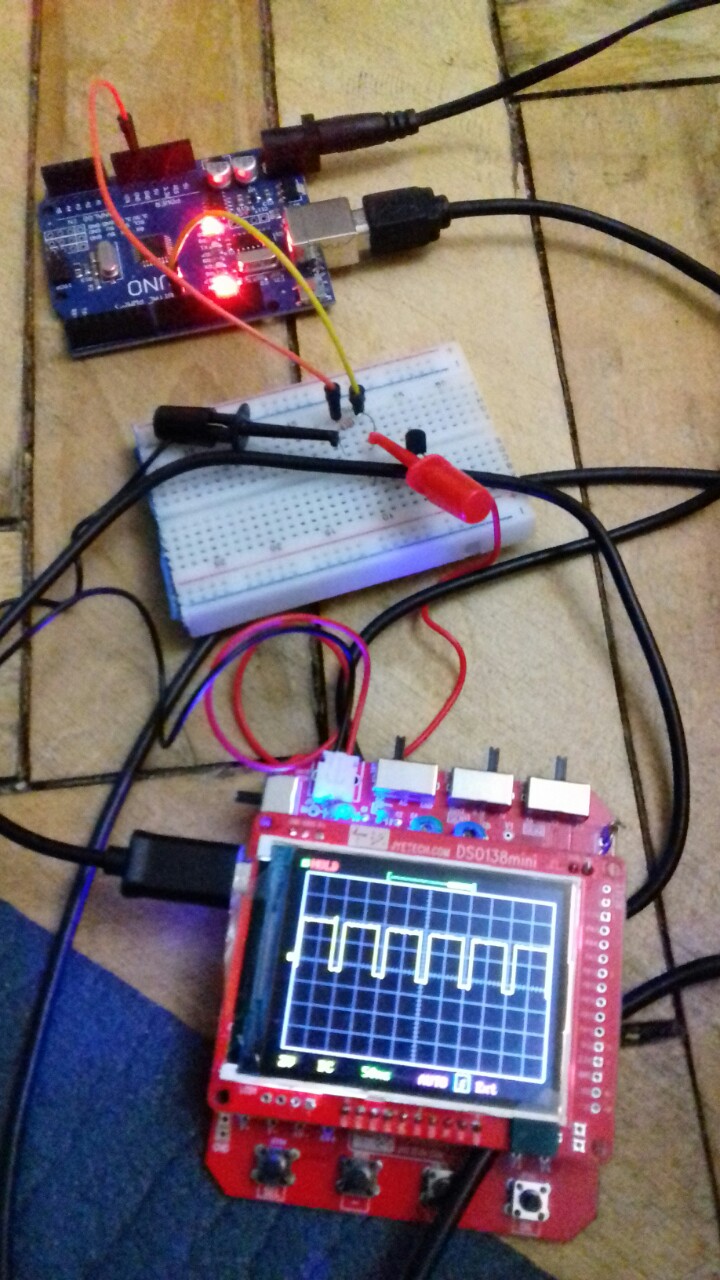

Собрал осциллограф DSO138mini
Действовал по инструкции, которая шла с набором составных деталей. Посмотрел, лайкнул парочку видео с ютуба по сборке осциллографа DSO138. Подключил материнскую плату через usb -- экран тестово работает, ок) 1) мультиметром померял сопротивления всех резисторов. Далее рассортировал, в б/у коробке сделал иглой дырочки, и вствлял в дырочку каждый измерянный резистор. Подписывал сопротивление резисторов, это помогло разобраться с похожими на вид деталями. 2) соединил клеммы(пины) материнской платы с другой платой. Скотчем натянул одну плату к другой, чтобы укрепить, залепил экран. Спаял платы, отклеил скотч, ой, вместе со скотчем оторвал плёнку(на соединении экрана с платой). Аккуратно прилепил на место эту , предохраняющую шлейф, тёмную плёнку. Разъединил 2 платы. 3) паял резисторы, в процессе оказалось, что в инструкции были упомянуты резисторы на 2 и на 1.8 МОм, а в наличии были на 1.8 и 1.6. Пришлось пару резисторов перепаять. 4) припаял диод, hf-chokes(против радионаводок, я понял), светодиод, регуляторы для конденсаторов. 5) приготовился паять керамические конденсаторы, ухты, а одного не хватает, обыскал стол, пол -- нету. 6) припаял контакты питания, электролитические конденсаторы, переключатели, тестовое сигнальное кольцо, кнопки, джампера соединил, спаял щупы. 7) оказалось, что на плате и места под пятый(С5) керамический конденсатор нет) Припаял 4 имеющихся. 7) вытер канифоль с плат спиртом 8) начал калибровать осциллограф, оказалось кнопка только одна работает. 9) передопаял☺♥ выводы кнопок к материнской плате -- заработало. Джай!) Вот, так выглядит ШИМ-сигнал платы Arduino, analogWrite(10,200). http://geniusideas.com.ua/2021/02/09/собрал-осциллограф-dso138mini/ |
|
| 09.02.2021, 19:11 |
|
|
занялся ардуиной
|
|
|---|---|
|
|
|
| 19.02.2021, 11:34 |
|
|
занялся ардуиной
|
|
|---|---|
|
спасибо за внимание |
|
